限位器
智能型十字限位
50 次浏览
产品简介

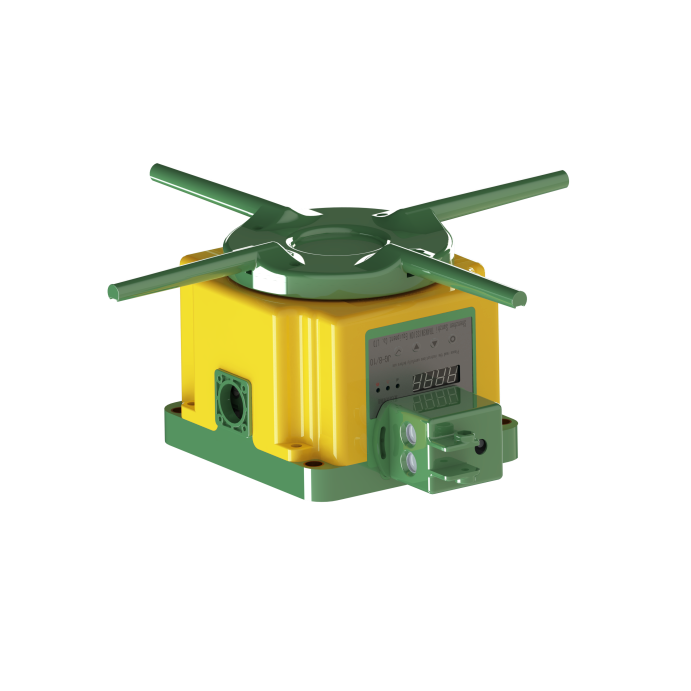

该限位由两个交叉的塑料杆组成,内置可调节的限位开关,用于控制设备的运动范围。这种限位装置广泛应用于工业自动化领域，可以确保起重机或其他自动化设备在工作时不会超出预定的运动范围，从而保证生产过程的安全和稳定性。本产品内设有四个限位开关，可根据用户需要自行设定，一般可对平移机构各设一道保护，同时预留两组备用限位回路。
产品详情
工作条件和结构性能：
1、工作环境温度：-35℃～+85℃。
2、触点容量：AC250V 3A。
3、限位开关：四个可调节限位位置的开关。
4、十字限位开关内部结构及外观图。
接线&调试方法：

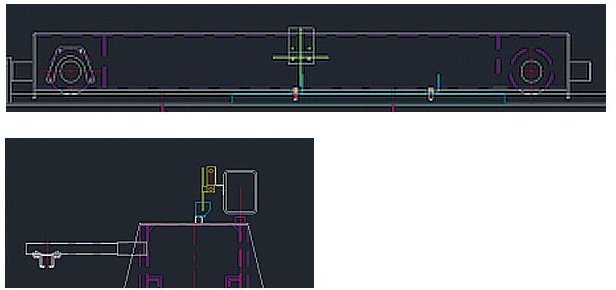

十字限位开关安装在起重机大车端梁上或者小车的横梁上。
接线：

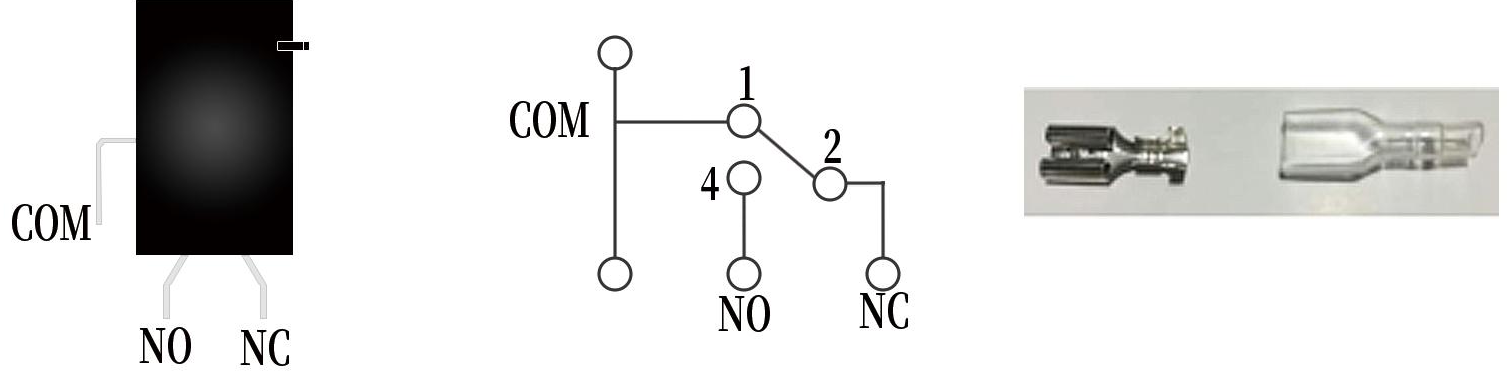

上图为限位开关示意图和电器原理图，控制线穿过穿线PG13.5，其余线根据需要，使用压线钳压上线鼻，再接到对应的限位开关上，注意正确选择常开或常闭触点。
调试：
1、使用内六角螺丝刀打开产品外壳的后盖部分，见上图所示产品的内部。
2、松开4组波动轮固定的内六角螺丝1、2、3、4，使旋转轴放松，但必须有一定的预紧力，这4组波动轮在预紧力下能自由转动。
3、如图所示，波动轮和限位开关有4组，左边2组为左减速和左停止，右边2组为右减速和右停止。如1、2限位开关为运行的两道保护，3、4为反方向的两道保护。调整运行限位时，先转动波动轮1对应的调节旋钮，使波动轮所处的位置刚好打开限位开关，切断动力源。然后再调整2限位开关对应的波动轮，使它处于报警位置上。反向极限位置调整时，先让限位处于反向极限位置，然后分别调整3、4限位开关对应的波动轮，使对应波动轮分别处于报警和切断动力源的位置上。
注意：调节波动轮调节旋钮的旋转方向要与机构运动时波动轮的实际旋转方向保持一致。
4、旋紧紧固内六角螺丝1、2、3、4后，4组波动轮不能轻易转动。
5、通电，将运行离极限位置1m左右，然后再运行。检查是否在极限位置前和极限位置上分别报警和切断动力源。如果有必要可再进行调整，直到相应动作点准确。在整个过程中要绝对注意安全。
6、调试完毕后，盖上后盖，经多次运行的几个回合试验后，方可正式投入使用。
使用及维护：
1、对十字限位限制器应每班工作前进行至少二次撞击限位试运行。
2、当多功能限制器失灵时应及时检查原因，并进行修复。

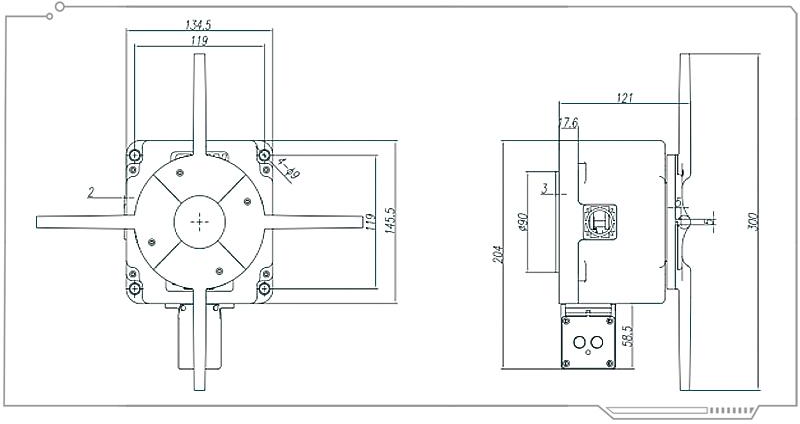

外形及安装尺寸（仅供参考，具体以实物为准）。
